鸿图系列
鸿图系列产品
产品简介

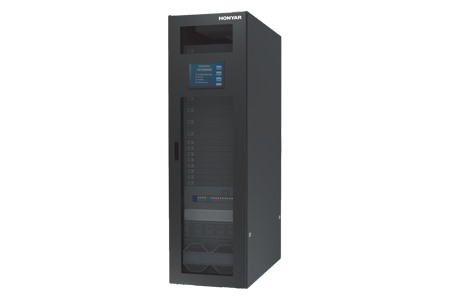

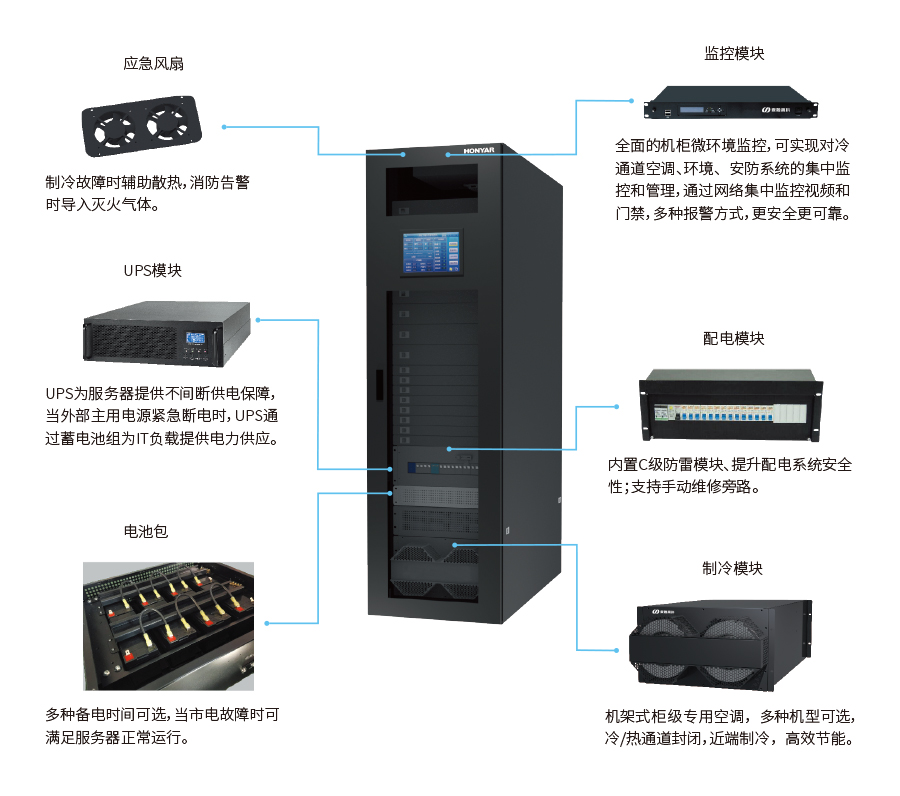

鸿图系列是新一代中小型模块化数据中心解决方案，将一体化集成供配电系统、UPS系统、制冷系统、应急通风模块、机柜及气流管理、布线、监控管理系统等数据中心基础设备集中在一个或多个封闭式的机柜内，一套机柜即是一个完整的数据中心，鸿图系列一套机柜即是一个完整数据中心，当用户设备容量不大，而其数量较多时，鸿海系列产品可以采用多个机柜现场并柜安装，可提供更多的IT设备安装空间。
鸿图系列的支持单元式4柜位方式（1台设备集成柜+3个IT机柜）。有冷热通道全封闭（推荐）、封闭冷通道型式、自然散热三种型式，可根据实际应用需求任选其中一种型式，灵活多变，应用场合多。鸿图系列列式模块化数据中心是小微型数据中心的最佳实践方案之一。简化了小微型数据中心的建设复杂程度，解决了小型数据中心建设的专业化、标准化、建设速度、可扩容性等方面的诸多问题，具有建设速度快、高能效、配置丰富、维护简单的优点。
产品特点
简单
整体系统标准模块化结构设计，各个子模块高度通用，子模块工厂预装方式，现场直接拼装，且对场地要求低，设备到场后可立即投入使用，在使用过程中只需一个监控管理系统，无需面对多个界面。
可靠
冷热通道全封闭，自成一体，适应多种环境场所。
整体系统标准化架构设计，避免系统设计问题。
系统容错设计，减少电磁干扰。
高效
具备三种封闭通道型式：冷热通道全封闭（推荐）、封闭冷通道型式、自然散热。其中，冷通道封闭可大幅提高冷量利用率，
智能
鸿图系列内置有监控及管理系统，配备10.1寸工业级触摸显示屏，不仅可直接从显示屏读取供配电、空调、环境量、UPS等各项参数，而且可以远程监控机柜内各项运行参数，并可通过网络接入上级监控平台，多网点集中监控，高效管理。
灵活
整体系统标准模块化结构设计，各个子模块高度通用，根据需要进行组合实现多种解决方案。后期可实现轻松扩容。
应用场景
小微型数据中心
各类分布式营业网点
中小型网络接入点
中小企业IT设备间
大型公司的分支机构
物流仓储IT工作站等
技术参数
|
整体系统参数 |
单模块支持机柜数量 |
1~4 |
|
最大可用空间 |
158U（4柜位，不含电池包，负载18kW） |
|
|
通道类型 |
单柜或单排多机柜，自然散热/封闭冷通道/封闭冷热通道 |
|
|
功率密度范围 |
3-8kW/柜 |
|
|
电池部署方式 |
电池包、电池柜、电池架 |
|
|
电池后备时间 |
15min-240min |
|
|
安装方式 |
水泥地面、架空地板 |
|
|
电源制式 |
单进单出 |
|
|
系统防护等级 |
IP20 |
|
|
工作温度 |
-20℃-45℃ |
|
|
机柜系统 |
自然散热 |
600×1200×2000mm前后高密度通风网孔门 |
|
封闭冷通道 |
600×1200×2000mm前玻璃门，后网孔门 |
|
|
封闭冷热通道 |
600×1200×2000mm前后玻璃门 |
|
|
IP等级 |
IP20（网孔门）/ IP50（玻璃门） |
|
|
制冷系统 |
输入电源 |
220Vac |
|
制冷量 |
4.5 kW（10U）/8 kW（10U）/ 15kW（12U） |
|
|
空调配比 |
1+0、1+1、2+0、2+1 |
|
|
显热比（显冷量/总冷量） |
1 |
|
|
制冷剂 |
R410A |
|
|
送风方式 |
前送风，后回风 |
|
|
安装方式 |
机架式安装 |
|
|
供配电系统 |
电源输入 |
单相三线 |
|
UPS容量 |
3 kVA/6 kVA/10 kVA/ |
|
|
UPS配置 |
N、N+1、2N（N≤4） |
|
|
UPS额定输入电压 |
220Vac |
|
|
UPS输入电压范围 |
110~300Vac |
|
|
UPS输出功率因数 |
0.8/0.9 |
|
|
UPS额定输出电压 |
220Vac |
|
|
UPS整机效率 |
92% |
|
|
维修旁路 |
标配 |
|
|
市电馈出路数 |
4路空调及消防 |
|
|
UPS馈出路数 |
4路IT |
|
|
交流防雷 |
B、C级 |
|
|
监控系统 |
监控系统主机 |
Linux系统，高性能CPU、强大的数据处理能力 |
|
本地界面 |
10.1寸工业级触摸平板显示 |
|
|
漏水绳 |
标配 |
|
|
烟感 |
标配 |
|
|
温湿度 |
标配 |
|
|
自动弹门装置 |
标配 |
|
|
门磁 |
标配 |
|
|
供配电/UPS/空调监控 |
标配 |
|
|
北向通讯接口 |
RJ45 |
|
|
协议格式 |
Modbus TCP/IP |
