网络机柜

名称:网络机柜
详细信息 :

鸿海系列产品


产品简介

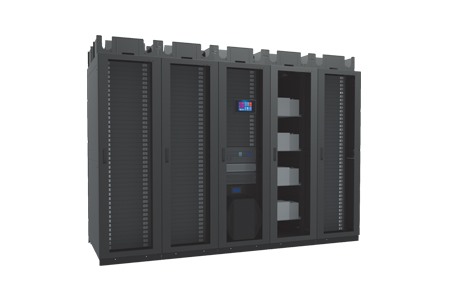

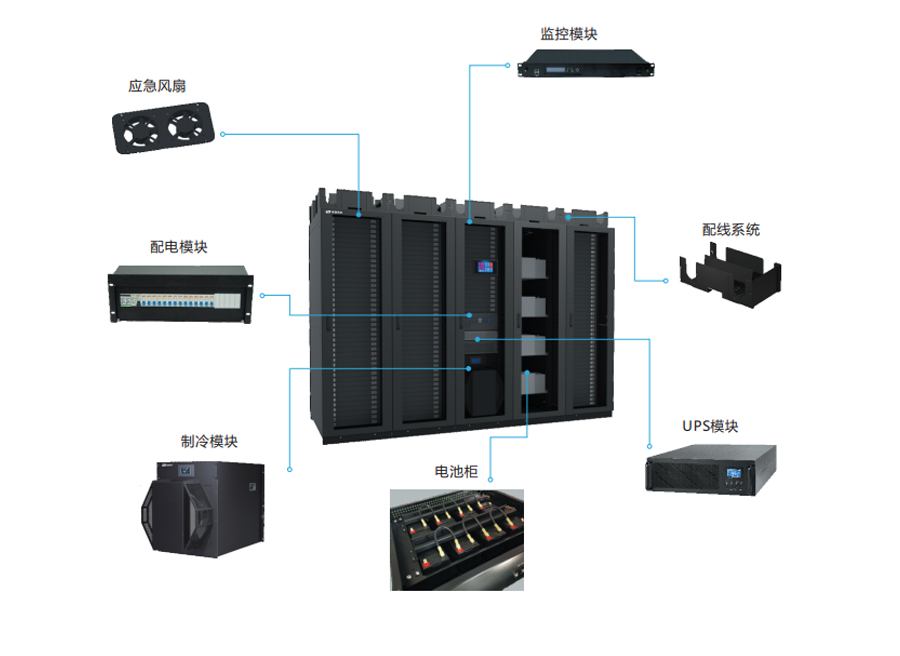

鸿海系列是新一代中小型模块化数据中心解决方案。一体化集成供配电系统、UPS系统、制冷系统、监控系统、应急通风模块、机柜及气流管理、综合布线系统等数据中心基础设备集中在一个或多个封闭式的机柜内。鸿海系列单列式模块化数据中心将一排机柜式的数据中心分为供配电、制冷、UPS、电池、机柜及气流管理、监控管理等子模块,各子模块工厂预制,现场将子模块拼装即可组成一列的模块化数据中心。具备高密模块化,高可靠性和安全性,快速灵活部署,高效节能,简化运维管理与智能动环监控等特点。

鸿海系列的支持单元式4柜位方式(1台设备集成柜+3IT机柜),最大可支持12柜。

鸿海系列有冷热通道全封闭、封闭冷通道形式、自然散热三种形式,可根据实际应用需求任选其中一种形式,灵活多变,应用场合多。



产品特点

简单

整体系统标准模块化结构设计,各个子模块高度通用,子模块工厂预装方式,现场直接拼装,且对场地要求低,设备到场后可立即投入使用,在使用过程中只需一个监控管理系统,无需面对多个界面。

可靠

冷热通道全封闭,自成一体,适应多种环境场所。

整体系统标准化架构设计,避免系统设计问题。

系统容错设计,减少电磁干扰。

高效

具备三种封闭通道型式:冷热通道全封闭(推荐)、封闭冷通道型式、自然散热。其中,冷通道封闭可大幅提高冷量利用率,

智能

鸿海系列内置有监控及管理系统,配备10.1寸工业级触摸显示屏,不仅可直接从显示屏读取供配电、空调、环境量、UPS等各项参数,而且可以远程监控机柜内各项运行参数,并可通过网络接入上级监控平台,多网点集中监控,高效管理。

灵活

整体系统标准模块化结构设计,各个子模块高度通用,根据需要进行组合实现多种解决方案。后期可实现轻松扩容。



应用场景

中小型数据中心

业务量较大的分布式营业网点机房

中小型网络设备间

区镇级国家机关、事业单位信息中心

大型公司的分支机构机房

中小企业数据中心


技术参数


整体系统参数

单模块只吃机柜数量

4-12

最大可用空间

420U12柜位,不含电池包,负载54kW

通道类型

单柜或单排多机柜,自然散热/封闭冷通道/封闭冷热通道

功率密度范围

3-8kW/

电池部署方式

电池包、电池柜、电池架

电池后备时间

15min-240min

安装方式

水泥地面、架空地板

电源制式

单进单出/三进单出/三进三出

系统防护等级

IP20

工作温度

-20-45

机柜系统

自然散热

(N×600)×1200×2000mm前后高密度通风网孔门,N为机柜数量

封闭冷通道

(N×600)×1200×2000mm前玻璃门,后网孔门,N为机柜数量

封闭冷热通道

(N×600)×1200×2000mm前后玻璃门,N为机柜数量

IP等级

IP20(网孔门)/ IP50(玻璃门)

制冷系统

输入电源

220Vac

制冷量

8 kW10U/ 15kW12U/30 kW21U

空调配比

1+01+12+02+13+03+1(可选)

显热比(显冷量/总冷量)

1

制冷剂

R410A

送风方式

前送风,后回风

安装方式

机架式安装

供配电系统

电源输入

单相三线

UPS容量

10 kVA/20 kVA

UPS配置

NN+12NN4

UPS额定输入电压

220Vac/230Vac/240Vac单相;380Vac/400Vac/415 Vac三相

UPS输入电压范围

80~280Vac单相;138~485Vac三相;

UPS输出功率因数

0.9

UPS额定输出电压

220Vac/230Vac/240Vac单相;380Vac/400Vac/415 Vac三相

UPS整机效率

95%

维修旁路

支持

市电馈出路数

12IT+5路空调及消防

UPS馈出路数

12IT

交流防雷

BC

监控系统

监控系统主机

支持嵌入式Web直接访问

本地界面

10.1寸工业级触摸平板

漏水绳

标配

烟感

标配

温湿度

标配

自动弹门装置

标配

门磁

标配

供配电/UPS/空调监控

标配

北向通讯接口

RJ45

协议格式

Modbus TCP/IP



短信报警器

选配



应急风扇

选配



机柜灯带

选配
