信号浪涌保护器

名称:信号浪涌保护器
详细信息 :

信号浪涌保护器

NHS01-SV系列信号防雷器特别适用视频监控系统中,对视频监控信号处理设备的雷电过电压保护,防止雷电感应电压通过信号回路损坏设备。NHS01-SV系列信号防雷器采用多级保护原理设计,串接在监控设备前端,当受到雷击等过电压时,信号防雷器动作,将过电压抑制在设备耐压范围内,从而保证设备正常运行。

网络信号防雷器是浪涌保护器的一种,主要用来针对网络系统所采取的防雷措施。网络信号防雷器主要包括百兆网络防雷器,千兆网络防雷器,单口网络防雷器,24口网络防雷器,网络交换机防雷器,信号浪涌保护器。10/100网络信号防雷器是依据IEC通讯网络防雷器的标准设计,适用于10BASE T10/100M自适应以太网的电涌保护。标准RJ45接口,保护线路有4芯线路保护(1,23,6) 8芯线路全保护,可即插即用,响应快、钳位电压低、传输信号速率高。对终端PC网卡、网络机房网络交换机、服务器及其他网络接口设备的雷击或其他电涌保护。

音频信号防雷器是专门为模拟信号传输以及数据采集、控制系统、高档生活区门禁系统、显示器、有线电视网络设备、各种音频设备的防雷击电磁脉冲保护。产品具有粗保护和细保护两级防护功能,第一级为粗保护,用于泄能;第二级为细保护,用于钳位。前后两级通过耦合,使防雷器真正起到理想的防雷效果。其低限制电压和快速响应适用于Modem、DTU、DDN专线、传真机、电话机RJ11接口,防止雷电过电压通过信号回路损坏设备。

天馈线防雷器主要用于沿各种天馈线线路侵入设备的雷电(过电压)防护,如天馈信号设备(GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移动通信设备和有线电视等)。

NHS01-SV系列信号防雷器产品技术参数

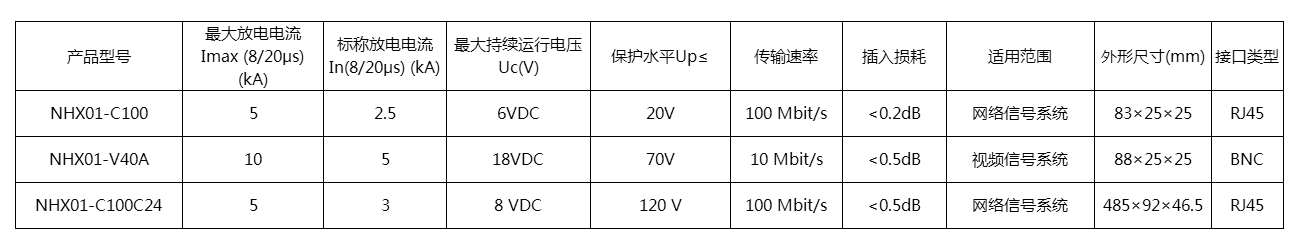

网络信号防雷器产品技术参数

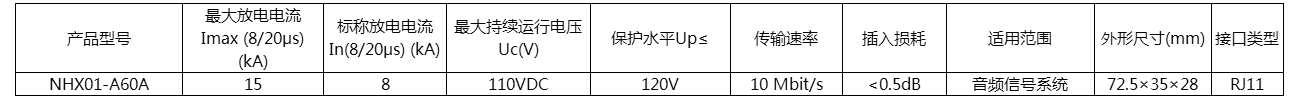

音频信号防雷器产品技术参数

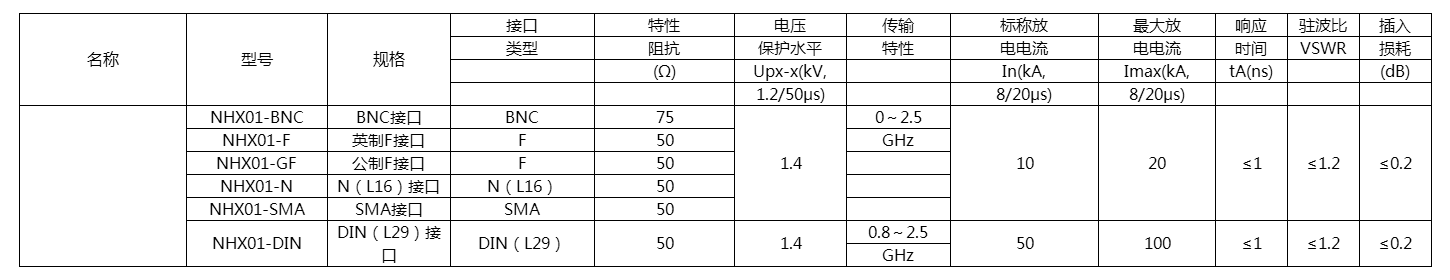

天馈系列防雷产品技术参数

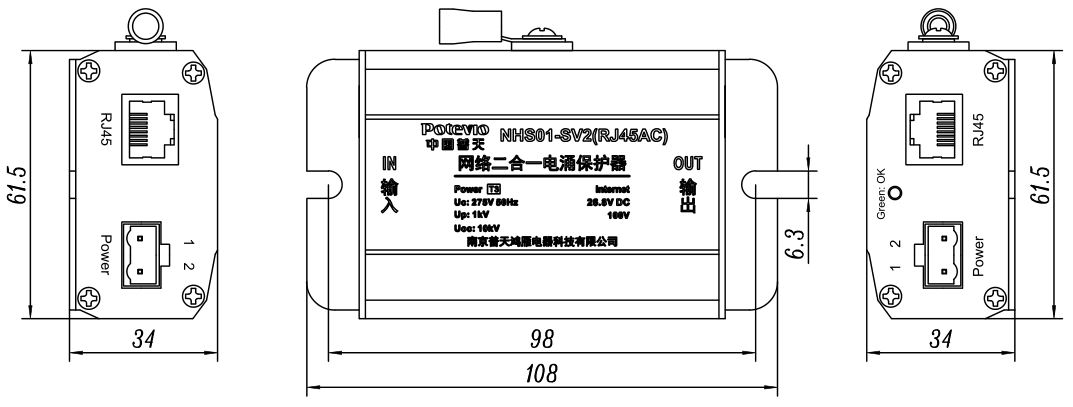

NHS01-SV2(RJ45AC)NHS01-SV2(RJ45DC)产品外观尺寸图

NHS01-SV2(AC)产品外观尺寸图



NHS01-SV3(AC)产品外观尺寸图

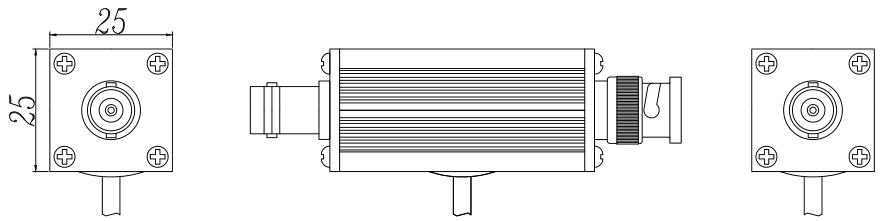

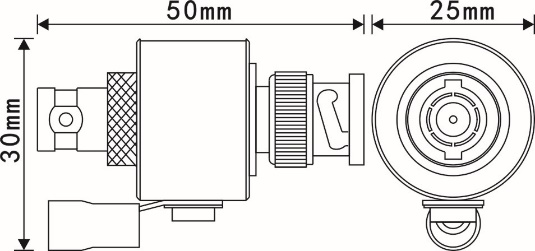

NHX01-V40A产品外观尺寸图

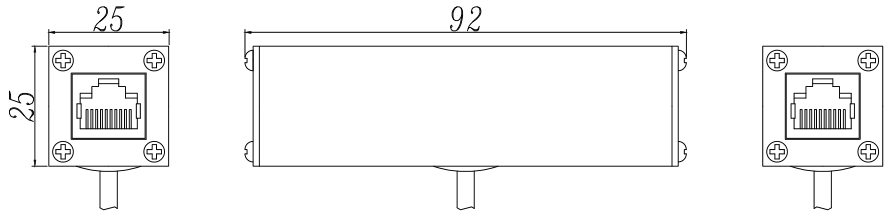

NHX01-C100产品外观尺寸图



NHX01-A60A产品外观尺寸图

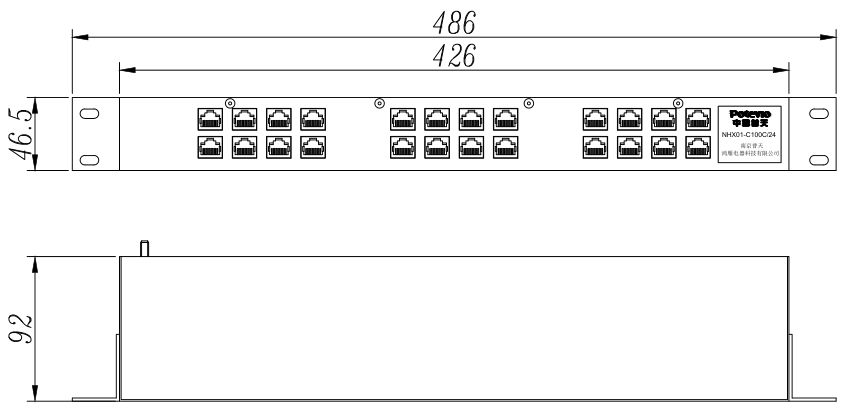

NHX01-C100C24产品外观尺寸图

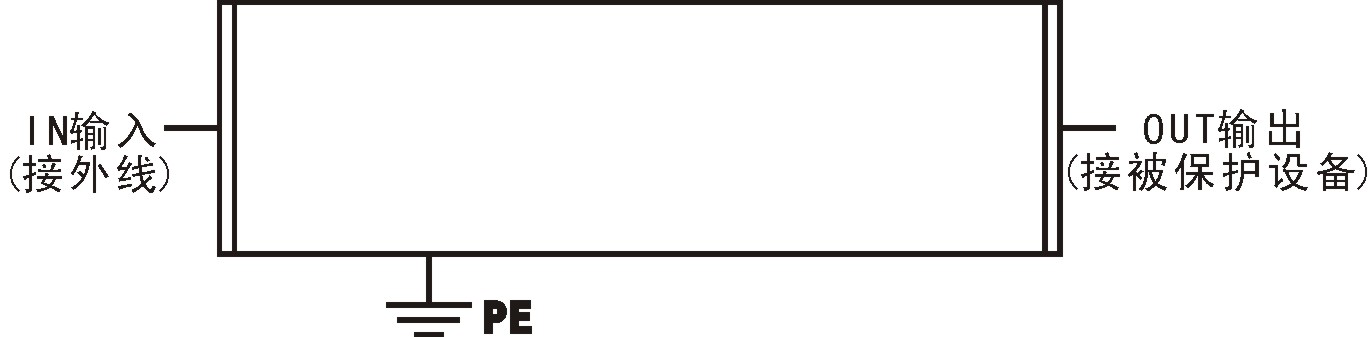

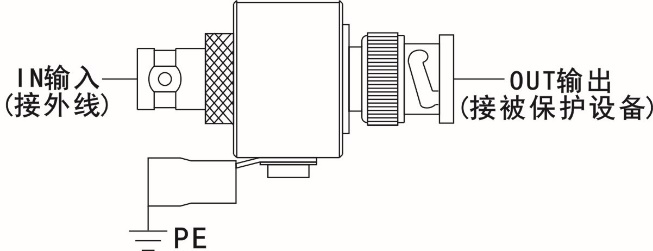

安装接线示意图





信号类防雷产品安装接线接线示意图

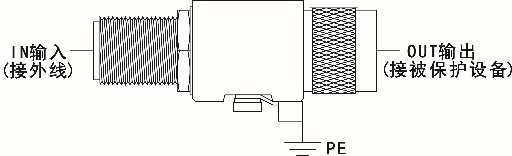

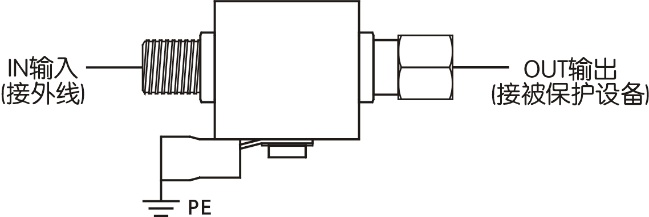

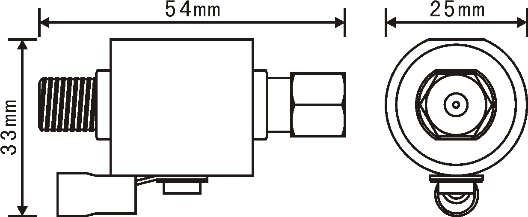

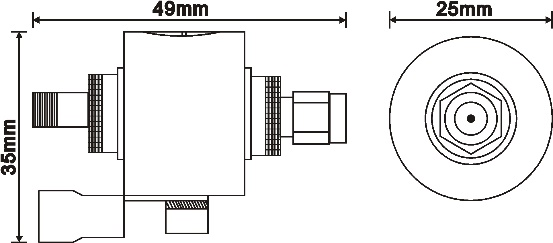

                                                                    天馈产品尺寸图                     天馈产品安装示意图

 1、BNC接口                               1、BNC接口





2、英制F接口                               2、英制F接口





3、公制F接口                               3、公制F接口





4N(L 16)接口                            4N(L 16)接口



5SMA接口                               5SMA接口



6DIN(L29)接口                         6DIN(L29)接口
